SOTHIS

SOTHIS

01

产品介绍

SOTHIS P3系列PLC属于低成本解决方案型PLC，该系列PLC有标准版和运控版两种CPU,多种I/O模块和电源模块。标准版CPU可用于普通自动化设备，运控版CPU可用于普通自动化及简易运动控制设备。产品配套SOTHIS自主开发的PLC编程软件STS-IDE使用。

• CPU的工作存储区(RAM)512Kbyte,装载存储区（Flash）1Mbyte;

• CPU布尔运算10ns,浮点运算1us;

• CPU集成1个RJ45网口、2个485串口、16DI、14DO、2AI（4-20mA）和2AO(0-10Vdc)；

• CPU最大可接10个I/O模块，最大支持200字节信号输入和200字节信号输出；

• CPU支持通过网线和RJ45网口下载和监控程序；

• 采用Modbus-TCP协议，通过RJ45网口，CPU同时与最多5个HMI或PC等监控主站通讯；

• 目前共有8种I/O模块：8DI、16DI、8DO、16DO、4AI、8AI、4AO、8AO、4RTD、4TC；

• AI模块都是电流/电压混合型，在硬件组态里配置，分辨率12bit；

• AO模块都是电流/电压混合型，在硬件组态里配置，分辨率12bit；

• 模块防护等级IP20；

• 模块都直接安装在宽35mm的DIN46277导轨上使用。

网络架构

SOTHIS

02

产品介绍

S20是一款工业级节点型边缘计算模组，架构设计是基于异构AI算力操作平台为底层架构的产品，是CPU、GPU、NPU、FPGA等多种算力协同的处理体系，能够满足不同场景中的应用需求，实现计算效力最大化。它是一种软硬件融合架构，通过软件定义的方式，实现硬件资源池的重构和智能分配。它支持多种协议的标准统一以及数据采集、转发等，自身具备大容量存储和针对设备端的控制功能，并且又可直接上云，拥有多接口可编程。

产品特色

• 数据采集转发功能 ：支持数百种工业协议；具备采集时延：减少数据在传输和处理过程中的损失；协议转换：将数据转发至E7平台或中心云;

• 数据分析：数据预处理:对采集的数据进行过滤、筛选等；对采集数据进行行分析,如数据规则引擎等;进行可视化图表展示；

• 边缘智能：任务编排:对多任务进行逻辑编排将处理的数据进行上报至E7或中心云进行处理;提供算法框架及算力;

• 协同功能：网关协同:通过消息队列、接口等同步传输到其他S20边缘产品中;边云协同:边缘产品根据服务需求和资源情况确定适合的边缘云设备，并将调度信息通知被调度的边缘云设备；

• 运动控制、断网续传功能：S20边缘产品对传感器或其他设备进行启动、停止等；网络断开的情况下，边缘产品能够继续采集数据，并将数据存储在本地，待网络恢复后再将数据传输到E7边缘平台或云平台；

• 安全、运维功能：支持用户身份认证和权限控制，支持对终端设备、边缘应用进行身份认证和权限管理；包含运维、日志、报警等功能。

SOTHIS

03

产品介绍

数据湖是一款具有存储大量结构化、非结构化和半结构化数据的存储库，它可以接收来自各种源头的原始数据，包括传统的数据库、文本、日志文件、图像、音频、视频等。作为一个集中式的数据存储库，它具有原始数据的保留能力、多样性数据类型的存储能力、灵活的数据处理能力及灵活的数据访问和共享能力。除此之外可与多种数据分析工具和图表工具集成，从而更好的分析和挖掘数据。对于企业来说，通过数据湖大数据的支撑，建立各自的数据库系统，实现业务数据存储，打破数据壁垒，实现数据互通结合数据工具分析，企业可以获得更全面的业务洞察，更好的规划公司的产品。

主要功能

• 各类型数据存储

• 数据处理

• 数据安全

• 数据集成

• 数据服务

• 支持多种数据工具/框架集成

SOTHIS

04

产品介绍

• P7系列PLC作为从站，与支持相应协议的主站控制器配合使用；

• 通过在编程环境下安装P7系列PLC的GSD文件，可以便捷地组态和使用该系列PLC产品；

• 该系列PLC产品有IM（Interface Module）模块、I/O模块、通讯模块、功能模块和PS(PowerSupply)模块；

• IM模块有3种类型，分别支持Pfrofinet协议、EtherCAT协议和Modbus-TCP协议；Profinet系列产品正申请PI认证；

• IM模块最大可接32个I/O模块，最大支持512字节的信号输入和512字节的信号输出；

• I/O模块共有14种，分别为DI(8和16）/DO(8和16）/AI(4和8，电压和电流）/AO(4和8，电压和电流）/4RTD/4TC；模拟量模块的分辨率为16位，0-10Vdc对应0-10000，4-20mA对应4000~20000；

• 通讯模块有1通道的485模块，功能模块有2通道的高速计数模块；

• PS模块有开关电源模块和系统总线电源模块，系统总线电源模块给IM模块、I/O模块、通讯模块和功能模块提供5Vdc的背板总线电源和24Vdc的I/O负载电源，减少模块电源需外接线的麻烦，供电方便‘
  订货时，IM模块和I/O模块已带热插拔底座；同时，热插拔底座作为备件可单独订货；

• 刀片式模块设计，直插式快速接线，节省机柜容量；模块直接安装在宽35mm的标准导轨上使用。

SOTHIS

05

产品介绍

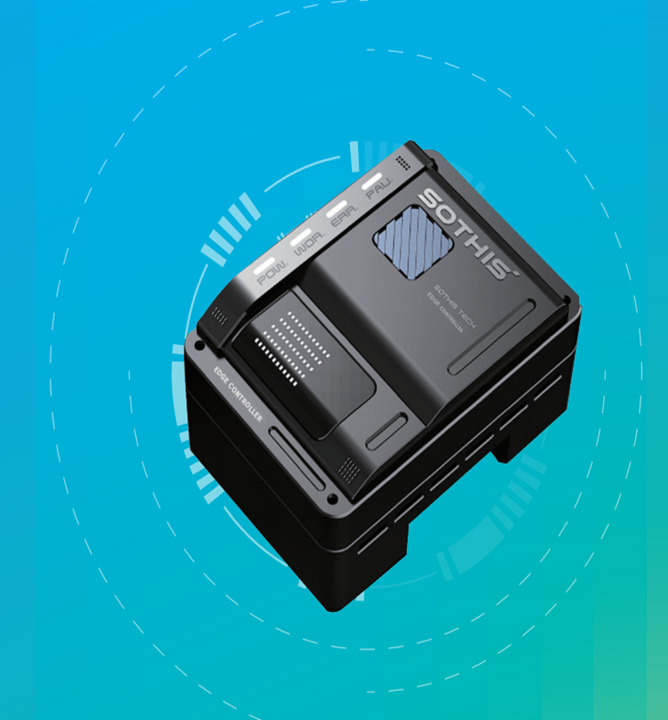

S10是一款高性能智能边缘云化PLC。可集成智能网关，采集数据的收发支持通用的工业协议（EtherCAT，Profibus，Modbus等），可下联智能终端设备（智能电表，传感器等IOT产品），也可通过工业5G与云服务器进行通讯，实现数据存储处理，转发等功能。另外，可以连接SOTHIS的P7系列分布式IO， 通过EtherCat主站协议总共可连接256个分布式子站。S10具有多种运动控制功能，可灵活连接各种驱动装置，通过 PLCopen 标准程序块进行控制，并且提供便捷配置和诊断的功能，可轻松完成复杂的运动控制程式编辑。支持EtherCAT 通讯协议，内建以太网、OPC UA、Modbus等通讯协议，自下而上的无缝衔接上位管理层，符合智能制造市场对高阶运动控制的应用需求。

产品特色

• 采用多核处理，每核运行频率高达1.8GHz 高效能 CPU，无风扇散热设计，体积小，节省机台空间；

• 集成智能网关，支持上百种工业协议；

• 内置 EtherCAT、Modbus、OPC UA通讯协议；

• 内置 多种I/O与通讯接口，满足精巧、高效能与高价值的市场需求；

• 提供高速的指令周期: 基本指令执行速度最快可达2ns；

• 提供各 8 点的高速数字输入及输出及4个模拟量输入输出；

• 提供位置、速度、扭力、多轴插补、电子齿轮与电子凸轮等多种运动控制指令；

• 符合国际 IEC-61131 规范的 IDE开发软件；

• 集成开发环境：支持参数配置器、编译器及调适器支持 PLCOpen 标准运动控制语言，在同一平台进行配置；

• 支持IEC61131-3 国际标准编程语言：支持功能块FBD、梯形图 LD、结构化文本 ST、顺序功能图SFC

SOTHIS

06

产品介绍

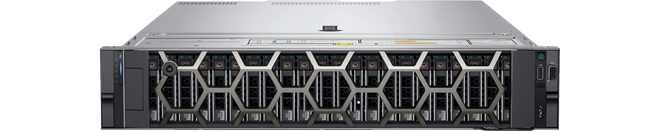

STS-E7是一款智能型工业级应用平台，采用基于容器技术的分布式架构解决方案与Anthos。作为中间执行层的主体，既能上接信息层或云，又能下联端点各类设备（比如PLC、传感器等），与STS-S20可实现无缝连接。

主要功能

• 大数据分析：E7主站冗余式边缘计算模组集群提供各种大数据分析工具，包括分布式计算框架（如Hadoop、Spark）、数据挖掘工具、机器学习库等，帮助用户进行大规模的数据分析和处理；

• 云视觉分析：E7主站冗余式边缘计算模组集群提供提供各种视觉模型训练框架，包括深度学习框架如TensorFlow、PyTorch等，以及计算机视觉库如OpenCV等；对视觉模型的优化和更新功能，帮助用户根据实际需求对模型进行优化和改进；

• 设备预测维护：基于实时监测的数据，E7主站冗余式边缘计算模组集群可以进行深入的数据分析。通过提取数据中的有价值的信息和洞察，可以预测设备的故障迹象，并进行相应的维护和修复。这有助于降低生产中断和维修成本；

• 高性能的边缘计算平台网络功能：支持连接边缘计算平台的用户侧网络能力，包括 USB、串行等接口；支持连接中心云、电信网的网络侧能力，包括以太网、5G 等；具备网络的自动切换能力，同时支持以太网、WiFi 等方式与中心云连接；

• 高性能的边缘计算平台网基础设施能力：支持管理和查看虚拟机或容器资源信息，包括 CPU、内存；具备虚拟机或容器全生命周期管理能力，包括创建、启动、关闭；支持在线调整虚拟机或容器资源，包括 VCPU 数目、内存、磁盘容量；

• 强大的边缘计算平台接入设备管理：支持在线调试设备接入流程、设备配置下发和服务调用等针对设备的控制命令；支持对接入设备的注册管理功能；提供设备端接入标准软件开发工具套件SDK，支持不同语言环境的设备接入，提供OpenAPI 支持开发人员与第三方系统接入设备；

• 边缘计算平台数据管理：支持多种总线协议的转换；具备数据预处理功能，支持对所收集数据进行筛选或过滤或抽取等必要的处理；具备数据分析功能，如支持数据计算、数据规则引擎等。
