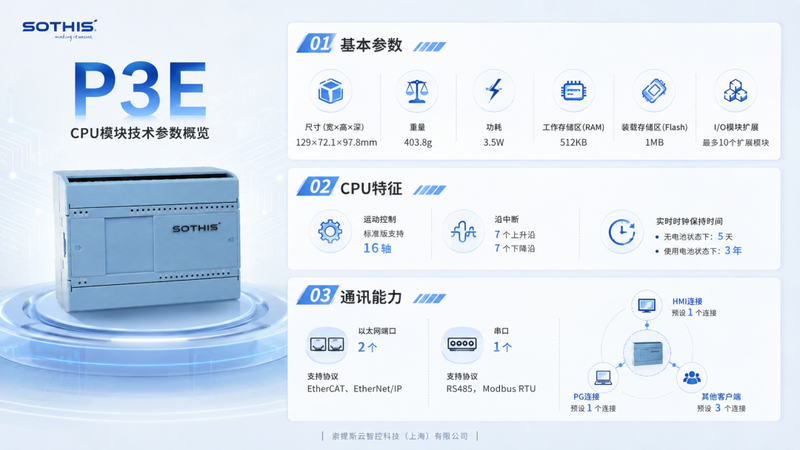

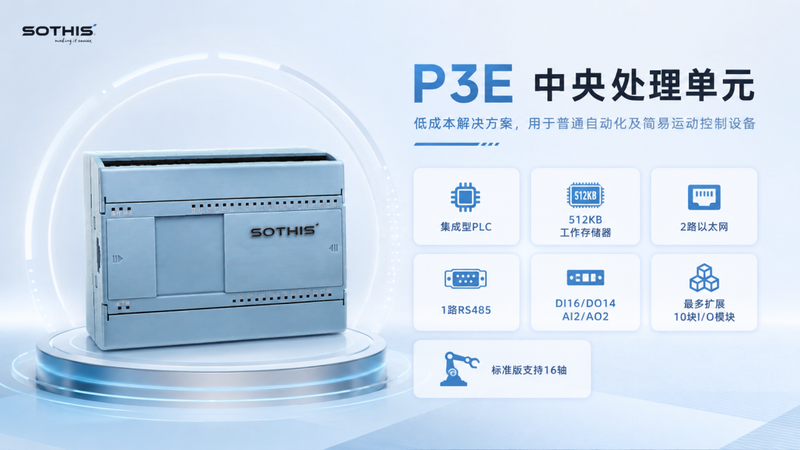

紧凑集成，高效控制｜SOTHIS-P3E 可编程逻辑控制器全面解析发表时间：2026-09-03 11:48 紧凑集成，高效控制｜SOTHIS P3E可编程逻辑控制器全面解析 · 面向普通自动化及简易运动控制设备的一体化控制方案 控制器不只是执行逻辑，更承担着设备连接、运动协同与现场扩展的核心任务。P3E 将 CPU、通讯接口、集成 I/O 和运动控制能力集中于紧凑机身，为中小型自动化设备提供更精简的控制架构。 01 产品定位：为常规自动化提供紧凑控制核心SOTHIS P3E 是一款集成型可编程逻辑控制器，产品名称为 STS-P3E，订货号包括 P3-1C6M 与 P3-1C6M-NZ10-8AC1。产品面向普通自动化及简易运动控制设备，在紧凑机身中集成 CPU、I/O、通讯接口和运动控制功能。 P3E 内置 512KB 工作存储区和 1MB 装载存储区，集成 2 个以太网口、1 个 RS485 串口，以及 DI16、DO14、AI2、AO2 多类型 I/O 通道；同时支持程序加密、P3 系列 I/O 扩展和标准版 16 轴运动控制。 02 集成 I/O：减少外围模块，简化设备结构CPU 模块集成 16 通道数字量输入、14 通道数字量输出、2 通道模拟量输入和 2 通道模拟量输出。数字量输入支持源型、漏型选择，数字量输出为源型；模拟量输入覆盖 4-20mA，模拟量输出覆盖 0-10V，分辨率均为 12 位。
点数适中的设备可直接控制；项目规模扩大时，可通过 P3 系列 I/O 模块按需扩展。 03 多协议通讯：连接现场设备与上位系统
P3E 提供两个 100Mb/s 以太网端口：以太网端口 1 支持 EtherCAT 协议，以太网端口 2 支持 EtherNet/IP；同时配置 1 个 RS485 串口并支持 Modbus RTU 协议。 在连接资源方面，系统预设置 1 个 HMI 连接、1 个编程设备（PG）连接和 3 个其他客户端连接。以太网建议使用 CAT5e 屏蔽电缆，RS485 建议使用工业级屏蔽双绞通讯线。
04 快速执行：为控制程序提供稳定性能
P3E 的布尔运算执行时间为 10ns，移动字为 50ns，实数数学运算为 1μs。程序资源包括 1 个主程序、64 个子程序，并支持最多 8 级子程序嵌套。 数据资源方面，P3E 提供 256 个定时器、256 个计数器、V0-V63 临时存储、D0-D7999 字数据、M0-M1999 位数据、Z0-Z15 变址寻址指针、SD0-SD498 特殊数据寄存器和 S0-S511 状态继电器。
05 模块化扩展：覆盖数字量、模拟量与温度采集

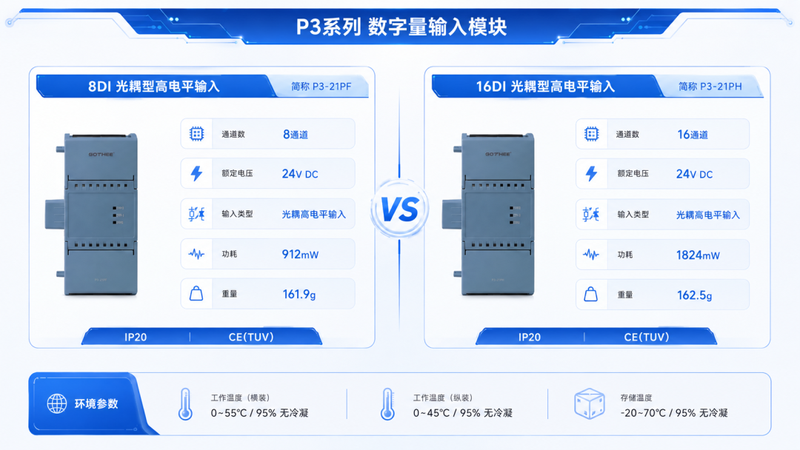

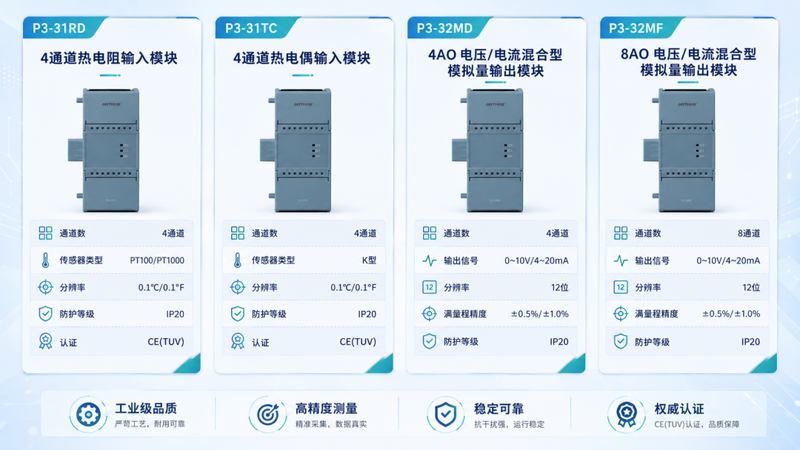

P3 系列扩展模块覆盖 8DI/16DI 数字量输入、8DO/16DO 数字量输出、4AI/8AI 模拟量输入、4AO/8AO 模拟量输出，以及 4 通道热电阻和 4 通道热电偶输入。 数字量输入采用光耦型高电平输入；数字量输出采用 PNP 源型高电平输出。模拟量模块支持 0-10V 与 4-20mA，分辨率为 12 位；热电阻模块支持 PT100/PT1000，热电偶模块支持 K 型输入。 统一尺寸48 × 72.1 × 97.8 mm 工作环境横向 0-55°C；纵向 0-45°C；95% 无冷凝 存储环境-20-70°C；95% 无冷凝 防护与认证IP20，CE(TUV) 06 可靠性与安装参数
CPU 输入电源与逻辑侧具备隔离，内部配置 3A、250V 慢速熔断保险丝（用户不可更换）。系统总线可用电流最大为 800mA（5V DC），便于为扩展模块提供稳定供电。 07 适用方向：以紧凑架构支撑设备自动化普通设备自动化 利用集成 DI/DO 完成逻辑联锁、状态采集与执行控制。简易运动控制 标准版支持 16 轴，可用于需要多轴协同的基础运动控制设备。分布式 I/O 扩展 通过 EtherCAT 与 P3 系列模块构建灵活的现场 I/O 系统。设备联网与上位监控 借助 EtherNet/IP、Modbus RTU 连接 HMI、编程设备及其他客户端。 结语SOTHIS P3E 通过集成 I/O、双以太网、RS485 通讯、模块化扩展和 16 轴运动控制，将多项核心能力集中于一台紧凑型 PLC 中。对于普通自动化与简易运动控制设备，它能够减少外围配置、简化系统结构，并为后续扩展保留充足空间。 从单机控制到分布式 I/O，从现场通讯到上位监控，P3E 为设备制造商和自动化项目提供了一套清晰、灵活且易于部署的控制基础。 |
