SOTHIS-S10  把控制、连接、监控与存储装进一台边缘控制器

发表时间：2026-07-23 13:50

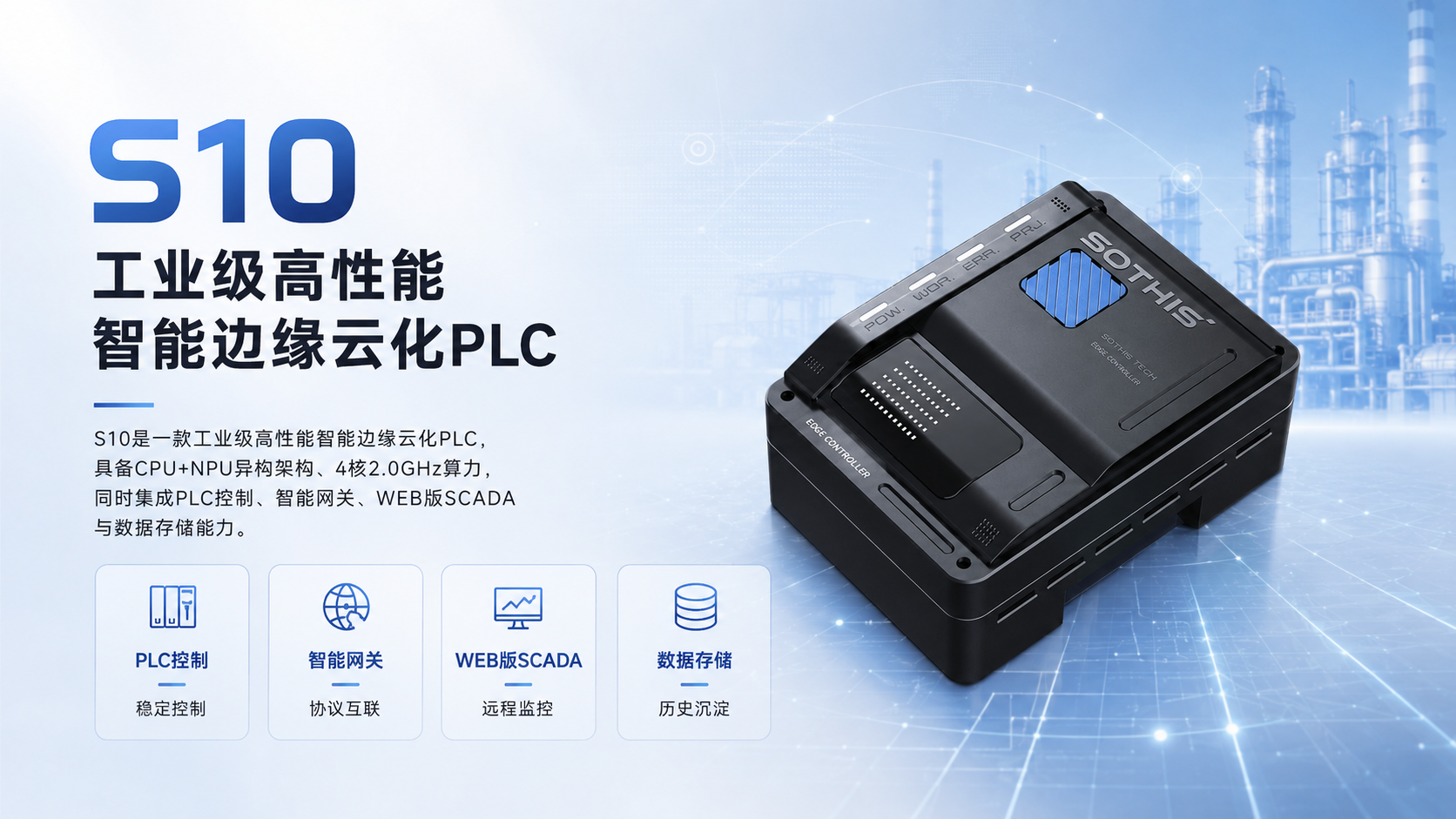

SOTHIS S10 头图
SOTHIS S10｜把控制、连接、监控与存储装进一台边缘控制器
工业级高性能智能边缘云化 PLC
产品定位
在工业现场，PLC、协议网关、SCADA 与数据存储往往由多套设备和软件分别承担。S10 将四类能力融合于同一工业级平台，在边缘侧完成实时控制、设备互联、轻量监控与历史数据沉淀。
01一分钟看懂 S10

高性能硬件底座 + 一体化边缘能力

S10 采用 CPU+NPU 异构架构与 4 核 2.0GHz 处理器，面向工业自动化场景提供 PLC 控制、智能网关、Web 版 SCADA 及数据存储功能。它既可以作为控制核心，也可以承担现场设备连接与边缘数据处理任务。

4核 2.0GHz高性能处理器，为控制、通信与可视化任务提供稳定算力。
CPU + NPU异构架构，兼顾实时控制与边缘智能处理需求。
-40~85℃工业级温度范围，适配严苛现场环境与长期运行。
四合一边缘能力融合，PLC + 网关 + Web SCADA + 数据存储。
  • ●高速背板与 EtherCAT 总线，可连接 P7 系列分布式智能从站 PLC。
  • ●内置数百种工业协议，面向存量设备和异构系统实现快速互联。
  • ●本体可直接制作轻量化监控画面，无需单独部署第三方 SCADA 软件。
  • ●支持本体存储与扩展卡存储，历史数据可进入关系型数据库。
02四大核心能力，一机完成边缘闭环

控制、连接、监控与数据沉淀协同工作

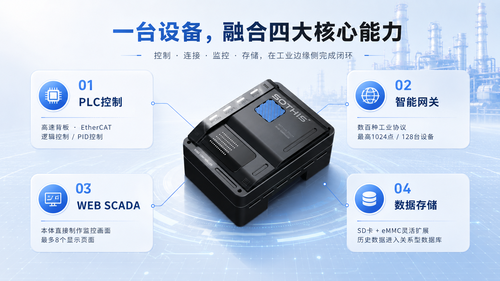

📊 图示：S10 四大核心能力示意S10_2.png
01 COREPLC 控制｜把实时性留在现场

S10 具备高速背板性能，并通过 EtherCAT 总线连接分布式智能从站，适用于逻辑控制、PID 控制及多设备协同。

  • •支持 16 个 EtherCAT 智能从站。
  • •PLC I/O 规模可达 1024 输入 / 1024 输出。
  • •基本指令执行速度 7~10ns，浮点四则运算 10~15ns。
关键指标：EtherCAT 从站 16 个 ｜ I/O 1024 入 / 1024 出 ｜ 逻辑控制 + PID 控制
02 CORE智能网关｜让异构设备快速互联

面对多品牌、多协议的工业现场，S10 内置丰富采集与转发协议，可在边缘侧完成协议适配、数据汇聚与设备协同。

  • •采集协议覆盖 OPC UA、MQTT、Modbus TCP/RTU、CANopen、S7、BACnet、TCP/IP、HTTP 等。
  • •网关点位数 ≤1024，设备数 ≤128。
  • •支持 OPC UA、MQTT、Modbus TCP、TCP/IP、HTTP 等转发协议。
关键指标：数百种工业协议 ｜ ≤1024 点 ｜ ≤128 台设备
03 COREWeb SCADA｜监控画面直接部署在本体

S10 内置轻量化 Web SCADA 能力，可在设备本体上制作监控页面，降低额外软件部署与维护复杂度。

  • •可开发不超过 8 个显示页面。
  • •通过浏览器访问，便于现场监控与运维。
  • •与 PLC 控制、网关采集及数据存储能力形成统一闭环。
关键指标：最多 8 个显示页面 ｜ 无需单独使用第三方 SCADA 软件
04 CORE数据存储｜让历史数据可追溯、可利用

S10 支持本体存储与扩展卡存储的灵活组合，可将历史数据沉淀至关系型数据库，为趋势分析、质量追溯与运维管理提供数据基础。

  • •SD 卡容量 256G。
  • •eMMC 32G，可定制 64G。
  • •DDR4 内存 4G，可定制 8G。
关键指标：SD 256G ｜ eMMC 32G（可定制 64G）｜ DDR4 4G（可定制 8G）
03工业级性能底座

实时控制、稳定通信与长期运行兼顾

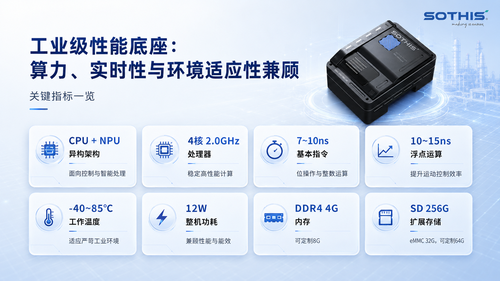

📋 图示：S10 工业级性能底座示意S10_4.png

S10 的硬件配置不仅服务于单一控制任务，还需要同时承担协议采集、Web 监控、数据存储与边云协同。CPU+NPU 异构架构、4 核 2.0GHz 处理器及可扩展存储，为多任务并行提供基础。

2 路

千兆以太网

2 路

USB HOST 3.0

1 路

RS485 串口

5 个

TCP 同时通信

工业环境适应性工作温度 -40℃~85℃，工作湿度 5%~95%（无凝结），PCB 具备三防保护涂层；外部工作电压 24Vdc，功耗 12W。
可靠性与诊断能力具备 CPU 运行异常、内部存储器异常、通信异常及 I/O 异常等诊断能力，便于工程人员快速定位故障。
04开放连接与边云协同

从现场设备、控制网络到服务器与云端应用

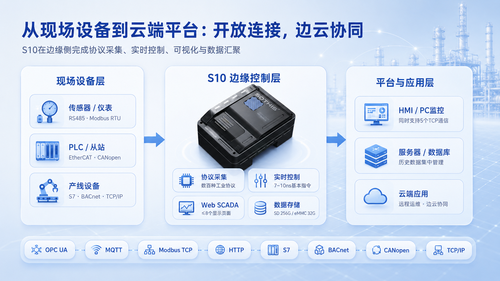

🌐 图示：S10 边缘连接与边云协同示意S10_5.png

在现场层，S10 可连接传感器、仪表、PLC、分布式从站及产线设备；在边缘层完成协议采集、实时控制、Web SCADA 与数据存储；在平台层则可连接 HMI、PC、服务器、数据库与云端应用。

集成价值
对改造型项目而言，丰富协议有助于连接存量设备；对新建项目而言，EtherCAT、千兆以太网与 IEC 61131-3 编程体系可构建统一的控制与数据基础。

05面向工程人员的开发与运维体验

标准化编程、多维诊断、轻量化监控

遵循 IEC 61131-3 国际标准支持梯形图（LD）、指令表（IL）、结构化文本（ST）、功能块图（FBD）、顺序功能图（SFC）与连续功能块图（CFC），便于不同编程习惯的工程师快速上手。
多通道通信与监控同时支持 5 个 TCP 通信，可用于编程调试、HMI 与 PC 监控等任务；配合 Web SCADA 能力，实现从开发、调试到运行监控的一体化流程。
快速故障排查CPU、存储器、通信与 I/O 异常均具备诊断能力，有助于缩短现场定位时间，提升设备维护效率。
设备协同与云端管理支持各类设备间协同，并可连接云端或服务器管理平台，满足分布式现场与集中管理的协同需求。

工程价值
把控制程序、协议适配、监控页面和数据存储整合到同一平台，能够减少多设备之间的接口配置与系统维护工作。

06典型应用场景

基于产品能力可灵活用于多类工业自动化项目

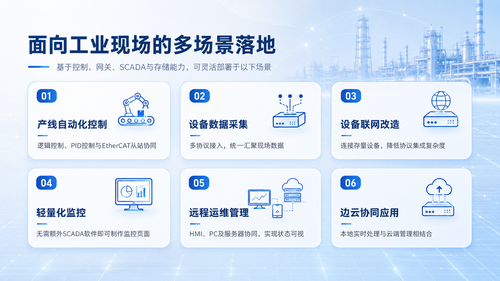

🏭 图示：S10 典型应用场景示意S10_3.png

S10 可作为产线或设备的边缘控制核心，也可用于存量设备联网改造、工业数据采集、轻量化监控、远程运维与边云协同。具体方案需结合现场 I/O 规模、实时性要求、协议类型及系统架构进行配置。

07主要技术参数

参数依据产品彩页整理

规格项目参数
基本参数
工作温度-40℃~85℃
工作湿度5%~95%，无凝结
PCB 三防保护涂层有
外部工作电压24Vdc
内部工作电压5Vdc
功耗12W
接地完美接地
主板参数
异构架构CPU + NPU，4 核，2.0GHz
存储器
内存DDR4，4G，可定制 8G
SD 卡256G
eMMC32G，可定制 64G
接口
以太网口2 路千兆以太网
USB2 路 USB HOST（USB 3.0）
通信口1 路 RS485 串口
AI 网关参数
采集协议OPC UA、MQTT、Modbus TCP、Modbus RTU、CANopen、S7、BACnet、TCP/IP、HTTP 等数百种工业协议
点位数≤1024
设备数≤128
转发协议OPC UA、MQTT、Modbus TCP、TCP/IP、HTTP 等
SCADA 参数
画面特性轻量化 Web SCADA，可开发不超过 8 个显示页面
PLC 参数
EtherCAT 智能从站数16
PLC I/O 点数1024 输入 / 1024 输出
控制功能逻辑控制、PID 控制
指令执行速度基本指令（位操作、整数四则运算等）7~10ns；浮点数四则运算 10~15ns
编程语言遵循 IEC 61131-3，支持 LD、IL、ST、FBD、SFC、CFC
诊断功能支持 CPU 运行异常、内部存储器异常、通信异常、I/O 异常等诊断
通信同时支持 5 个 TCP 通信，用于编程调试、HMI 和 PC 监控等
协同
网关协同支持各类设备间协同
边云协同支持云端、服务器管理
08结语

在工业现场加速数字化、智能化升级的过程中，边缘侧不仅需要稳定可靠的控制能力，更需要开放连接、实时处理、数据沉淀与协同管理能力。

SOTHIS S10 将 PLC 控制、智能网关、Web SCADA 与数据存储集成于一体，在保障工业级稳定性的同时，帮助企业简化系统架构、降低设备接入与运维成本，让现场数据真正实现"采得上、控得住、看得清、用得好"。

从单机设备到整条产线，从现场控制到边云协同，S10 可为工业自动化、设备联网改造及智能制造应用提供更加灵活、高效的边缘控制底座。

让控制更集中，让连接更开放，让数据更有价值。
了解更多 SOTHIS S10 产品信息及应用方案，欢迎联系我们。
